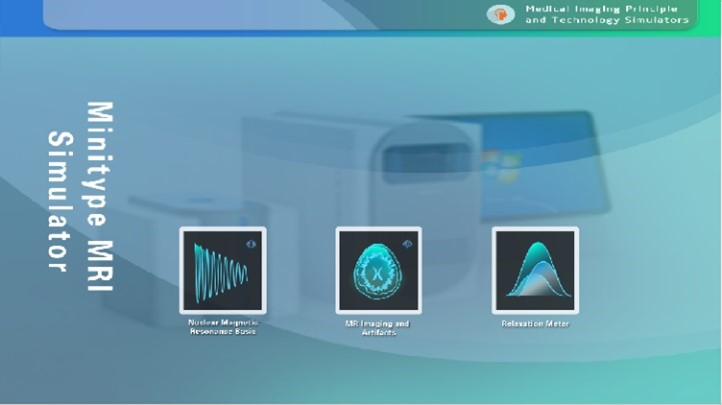

台式核磁共振仿真实验仪包含四个模块：核磁共振基础模块、MR成像与伪影模块、弛豫和扩散测量模块与波谱分析模块。前两个模块采用开放式虚拟核磁扫描技术动态采集油／水试管样品或颅脑模版，可动态显示核磁共振数据采集和图像重建过程，通过参数的任意调整对信号和图像的影响规律以及伪影的表现和成因分析，从而实现根本上掌握核磁成像原理。弛豫和扩散测量模块是模拟仿真核磁共振弛豫分析仪的基本功能，可用于直观快速的学习了解核磁共振弛豫分析技术的原理；可用于弛豫谱相关专业人员的早期自学原理和操作，熟悉参数的设置规则；也可以用于实际测试样品的信号和弛豫谱结果比对参考。波谱分析模块，可以设置常见基团（如甲基，亚甲基等）的氢原子个数、相关的J耦合系数、化学位移等，通过对其FID信号的获取，经过FFT变换后可以得到其相应的波谱分布。本仿真实验仪适用于医学影像技术、生物医学工程、医学影像工程专业对于核磁共振成像原理的实操实验教学。

功能：

1. 原理演示动画：13 分钟，带配音；

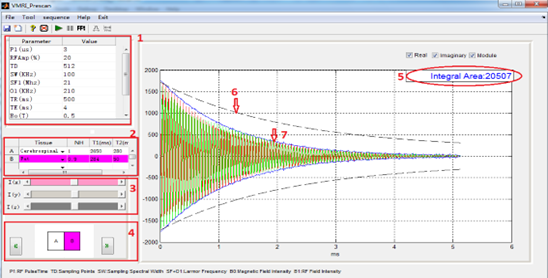

2. 预扫描功能：中心频率确定，射频脉冲角度确定，有源匀场，线圈调谐匹配；

3.成像功能：不少于 7 种成像序列（SE,FSE,GRE,IR,1Decoding, SE-EPI,SPIRAL-EPI）的数据采集与图像重建功能；

4. 伪影分析功能；能开展不少于 10 种伪影(卷褶伪影、截断伪影、化学位移伪影、射频干扰、中心点伪影、中心线伪影、拉链伪影、运动伪影、镜像伪影、位置偏离、条纹伪影) 的表现，以及成因分析。

5. 可模拟仿真核磁共振弛豫谱的一维和二维弛豫分析技术的数据采集和弛豫谱反演过程（采用TSVD算法实现）和结果；

6. 可实现T1弛豫时间，T2弛豫时间，D（扩散系数）一维弛豫分析技术的数据模拟采集和反演实现等；

7. 可实现D-T2，T1-T2等二维弛豫谱的数据采集和二维反演功能；

8. 显示一维和二维弛豫谱序列（包括IR、SR、CPMG、PGSE、PGSE-CPMG、IR-CPMG）的序列图；

9. 可按照比例选择两种样品（一种为T1、T2和扩散参数都固定不变的油样，另一种为T1、T2和D随浓度变化的弛豫剂溶液（本项目选用五水硫酸铜））的混合物作为检测样品；

10. 数据采集和反演参数都可调；

11. 对有机高分子可实现波谱的演示分析，可对其J耦合和化学位移进行相应的设置。
